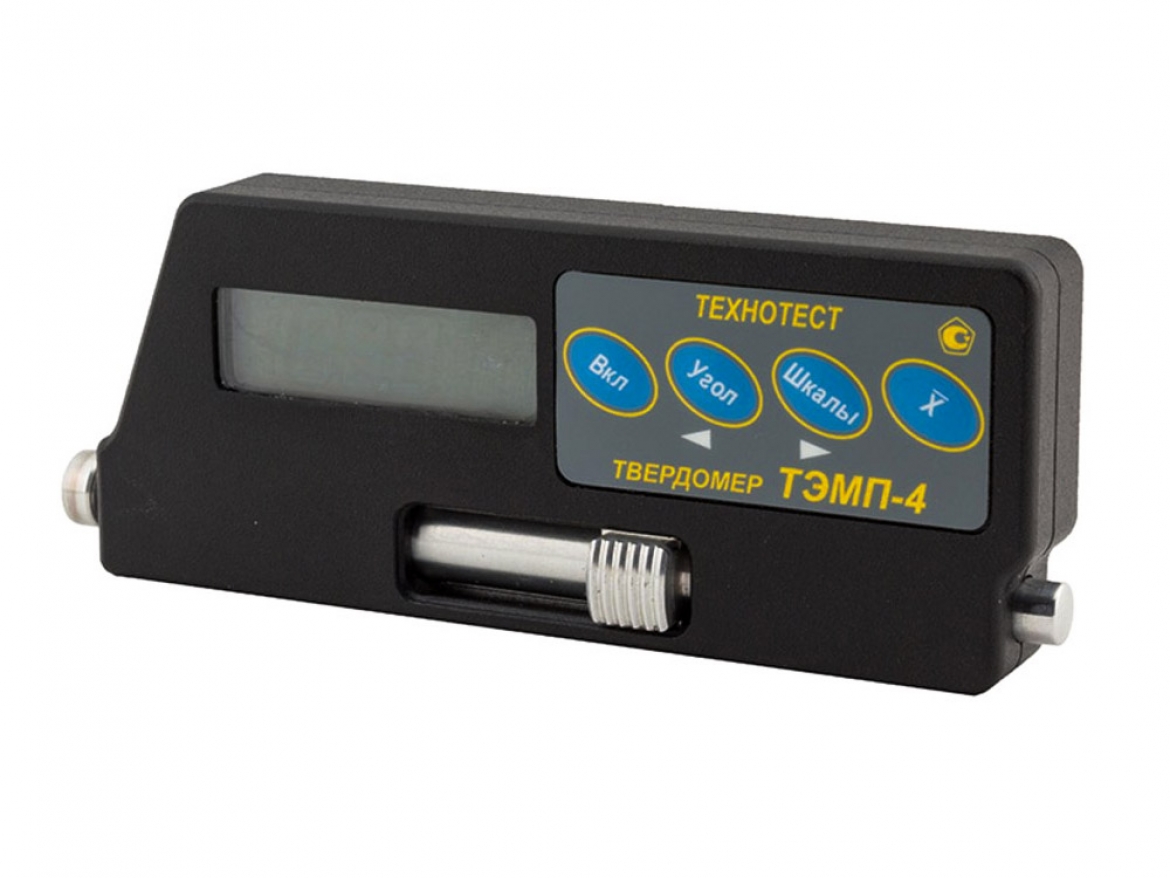

Динамический портативный твердомер UIT ТЭМП 4К
Контроль твердости металлических изделий по шкалам НВ, HRC, HV, D(HSD)
Основные особенности
Прибор идеально подходит для работы в сложных условиях среды. Широкий температурный диапазон от -30°С до +70°С. Отсутствие соединительных кабелей. Металлический корпус. ЖК-дисплей с регулируемой подсветкой для работы в затемненных условиях. Защита от наводок при работе около ТВЧ.
Контроль твердости металлических изделий по шкалам НВ, HRC, HV, D(HSD), шкале определения предела прочности на разрыв по ГОСТ 22761-77, а также по трем дополнительным программируемым шкалам (измерение твердости чугунов, цветных металлов, резины, баббита и других материалов).
Измерение твердости изделий и деталей практически без ограничений по массе, толщине и твердости материала, в том числе изделий сложной формы, имеющих труднодоступные зоны измерений, при различных пространственных положениях датчика прибора.
Усреднение результатов в серии до 100 измерений. Программирование (калибровка) шкал твердости непосредственно с клавиатуры прибора.
Ограничения:
- Изделия массой мене 2 кг. Измерения на деталях массой меньше 2 кг, имеющих плоскопараллельные поверхности, проводятся после притирки на массивную плиту с помощью густой смазки.
- Изделия типа обечаек, труб, листов толщиной менее 2 мм.
- Изделия типа поршневых колец, тел вращения, сверл диаметром менее 2 мм
- Шероховатость контролируемой поверхности не более Ra 2,5.
Оснастка:
Сменные насадки, включая удлиненную (50 мм длина, 5 мм диаметр), с помощью которой можно проводить измерения на шестернях – по вершине зуба, по рабочей поверхности и во впадинах, шпоночных канавках, шкивах, у валиков сварных стыковых и угловых швов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| по Роквеллу | по Бринеллю | по Виккерсу | по Шору | |
|---|---|---|---|---|
| Погрешность измерений | 1,5 HRC | 10 HB | 12 HV | 2 HSD |
| Диапазон измерений | 22 - 68 HRC | 100- 450 HB | 100 - 950 HV | 22 – 99 HSD 40 – 75 (для резины) |
| Вычисления | Среднее значение для 4 – 100 измерений | |||
| Питание | Элементы типа АА (2 шт.), 3 В Не менее 600 часов непрерывной работы на одном комплекте |
|||
| Программируемых шкал | 3 | |||
| Габаритные размеры | 165 х 59 х 20 мм | |||
| Масса | 0,35 кг | |||
Меры твердости
| Обозначение | Нагрузка, кгс (Н) | Диапазон значений твердости | Размах значений, % от числа твердости |
|---|---|---|---|
| Меры твердости МТБ | |||
| (200±50) HB10/3000/10 | 3000 (29420) | 200±50 | 3,0 |
| (100±25) HB10/3000/10 | 1000 (9807) | 100±25 | 4,0 |
| (400±50) HB10/3000/10 | 3000 (29420) | 400±50 | 3,0 |
| Меры твердости МТВ | |||
| (450±75) HV5 | 5 (49,03) | 450±75 | 3,0 |
| (800±50) HV10 | 10 (98,07) | 800±50 | 3,0 |
| (450±75) HV30 | 30 (294,2) | 450±75 | 2,0 |
| (450±75) HV100 | 100 (980,7) | 450±75 | 2,0 |
| Меры твердости МТР | |||
| (25±5) HRC | 150 (1471) | 25±5 | 1,1 |
| (45±5) HRC | 45±5 | 0,8 | |
| (65±5) HRC | 65±5 | 0,5 | |
| (90±10) HRB | 100 (980,7) | 90±10 | 1,2 |
| (83±3) HRA | 60 (588,4) | 83±3 | 0,6 |
