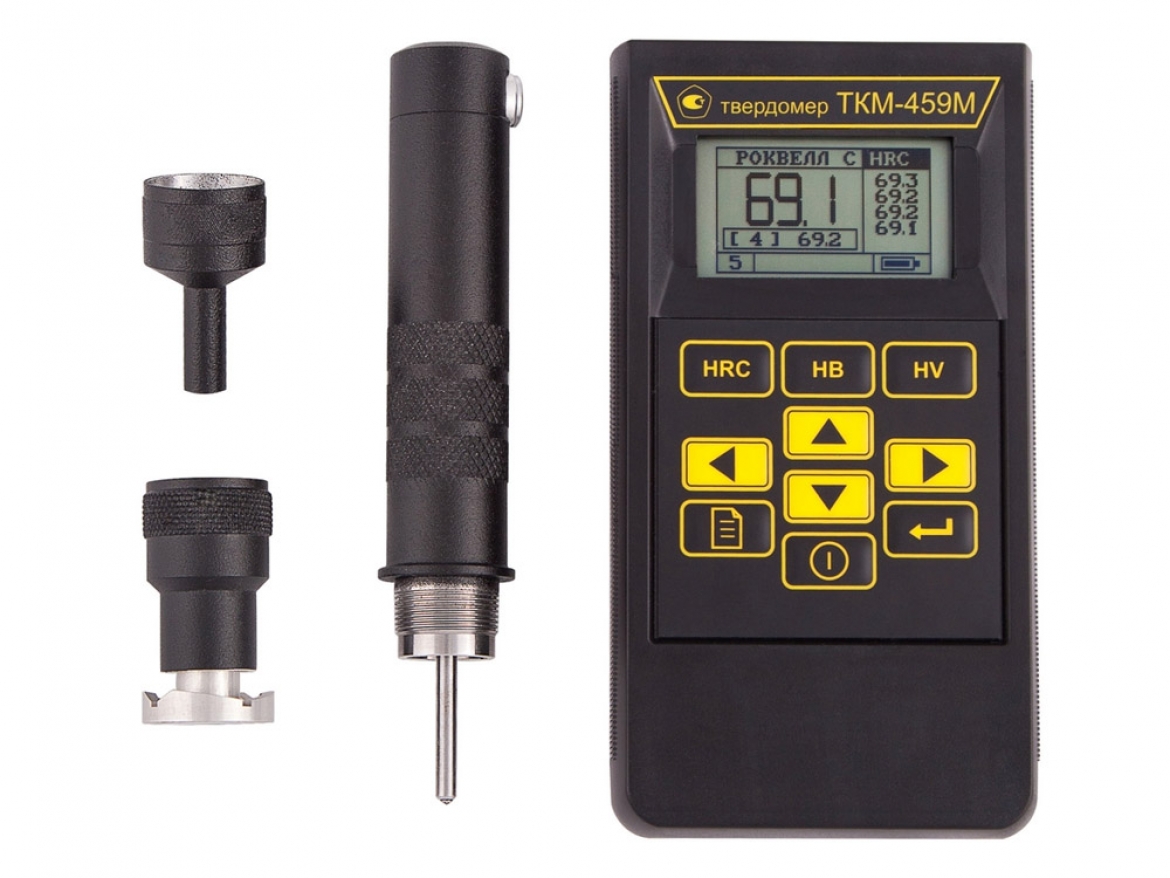

Динамический портативный твердомер UIT ТКМ-459М
Высокоточный надежный прибор для быстрого измерения твердости металлов ультразвуковым методом
Основные особенности
Высокоточный прибор для оперативного измерения твердости металлов, в т. ч. поверхностноупрочненных слоев (цементация, азотирование, закалка ТВЧ и др.), гальванических покрытий (хром), оценки механической прочности.
Допущен к применению в странах СНГ, имеет награды.
Твердомер UIT ТКМ-459М реализует измерения в основных, стандартизованных шкалах твердости - HB, HRC, HV, а также шкалах HRA, HRB, HSD и предел прочности на разрыв (пересчет по ГОСТ 22761-77 для сталей перлитного класса).
Твердомер предназначен для применения в цеховых, полевых и лабораторных условиях. В основу принципа действия прибора заложен UCI метод (Ultrasonic Contact Impedance - ультразвуковой контактный импеданс).
Основные преимущества:
- Отсутствие влияния пространственного положения датчика на результат измерения.
- Малая чувствительность к отклонению датчика от нормали к контролируемой поверхности на показания твердомера.
- Малая чувствительность к кривизне поверхности изделия.
- Малое влияние толщины и массы изделия на результаты измерения.
- Оснащение дополнительными сменными датчиками, различной конструкции и нагрузки, позиционирующими насадками, штативом.
- Отсутствие заметного глазом отпечатка на "зеркальных" поверхностях.
- Гибкая организация памяти для записи результатов измерений.
- Обеспечения контроля тонкостенных изделий и изделий сложного профиля.
- Сверхмалая минимальная площадь зоны контроля.
- Оперативная корректировка показаний прибора по одной или двум образцовым мерам твердости.
- Оперативное создание дополнительных индивидуальных калибровок, с использованием не более чем двух контрольных образцов (режим "обучение").
- Создание пользователем дополнительных собственных шкал.
- Графический ЖК-дисплей.
- Интуитивно понятный русский и английский интерфейс - обеспечивающий работу оператора по принципу "ВКЛЮЧАЙ И ИЗМЕРЯЙ".
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Параметр | Значение |
|---|---|
| Диапазон измерений | |
| по Роквеллу: | 20 - 70 HRC |
| по Бринеллю: | 90- 460 HB |
| по Виккерсу: | 230 - 940 HV |
| Погрешность измерений | |
| по Роквеллу: | 2 HRC |
| по Бринеллю: | |
| в диапазоне 90 - 180 HB | 10 HB |
| в диапазоне 180 - 300 HB | 15 HB |
| в диапазоне 300 - 470 HB | 20 HB |
| по Виккерсу: | |
| в диапазоне 240 - 500 HV | 15 HV |
| в диапазоне 500 - 800 HV | 20 HV |
| в диапазоне 800 - 940 HV | 25 HV |
| Число замеров для вычисления среднего значения: | 9 |
| Емкость памяти результатов измерений: | 64 кБайт |
| Число дополнительных индивидуальных калибровок (режим "обучение"): | по 5 для каждой шкалы прибора |
| Число шкал программируемых пользователем: | 3 |
| Подсветка дисплея: | настраиваемая пользователем |
| Время автоматического выключения прибора: | настраиваемое пользователем |
| Размеры электронного блока твердомера: | 150 х 80 х 30 |
| Питание: | аккумуляторное (возможно использование батареек) |
| Масса твердомера: | 0,4 кг |
| Диапазон рабочих температур: | -10 ... +40 °С |
| Гарантийный срок обслуживания: | 24 месяца |
КОМПЛЕКТ ПОСТАВКИ
Базовый комплект:
- Электронный блок твердомера
- Свидетельство о поверке (или отметка в паспорте)
- Кабель для подключения к ПК.
- Программное обеспечение для ПК.
- Датчик типа "А" (штатный датчик, нагрузка - 50Н)
- Аккумулятор (заранее установлен в прибор)
- Зарядное устройство
- Руководство по эксплуатации (совмещено с паспортом)
- Чехол для закрепления твердомера на груди оператора
- Манжета для закрепления твердомера на руке оператора
- Сумка для переноски и хранения
Дополнительные принадлежности:
- Датчик тип "А" (нагрузка 50Н) - Датчик, входящий в штатный комплект поставки твердомера. Предназначен для решения основной массы задач контроля.
- Датчик тип "Н" (нагрузка 10Н) - Датчик с уменьшеной нагрузкой - для контроля изделий с повышенными требованиями к величине отпечатка, гальванических покрытий.
- Датчик тип "С" (нагрузка 100Н) - Датчик с увеличенной нагрузкой, для контроля изделий с плохо подготовленной поверхностью.
- Датчик тип "К" (высота 70мм) - Датчик с уменьшеными габаритами, для контроля внутри труб, труднодоступных местах.
- Эталонные меры твердости (по ГОСТ 9031-75) - Для контроля работоспособности и периодической поверки твердомеров.
- Специализированная насадка к датчику - Для облегчения позиционирования датчика на сложных поверхностях.
- Штатив для татчика твердомера - Для облегчения контроля малогабаритных изделий.
- Аккумуляторная шлифовальная машинка - Для подготовки зоны контроля на поверхности изделий
