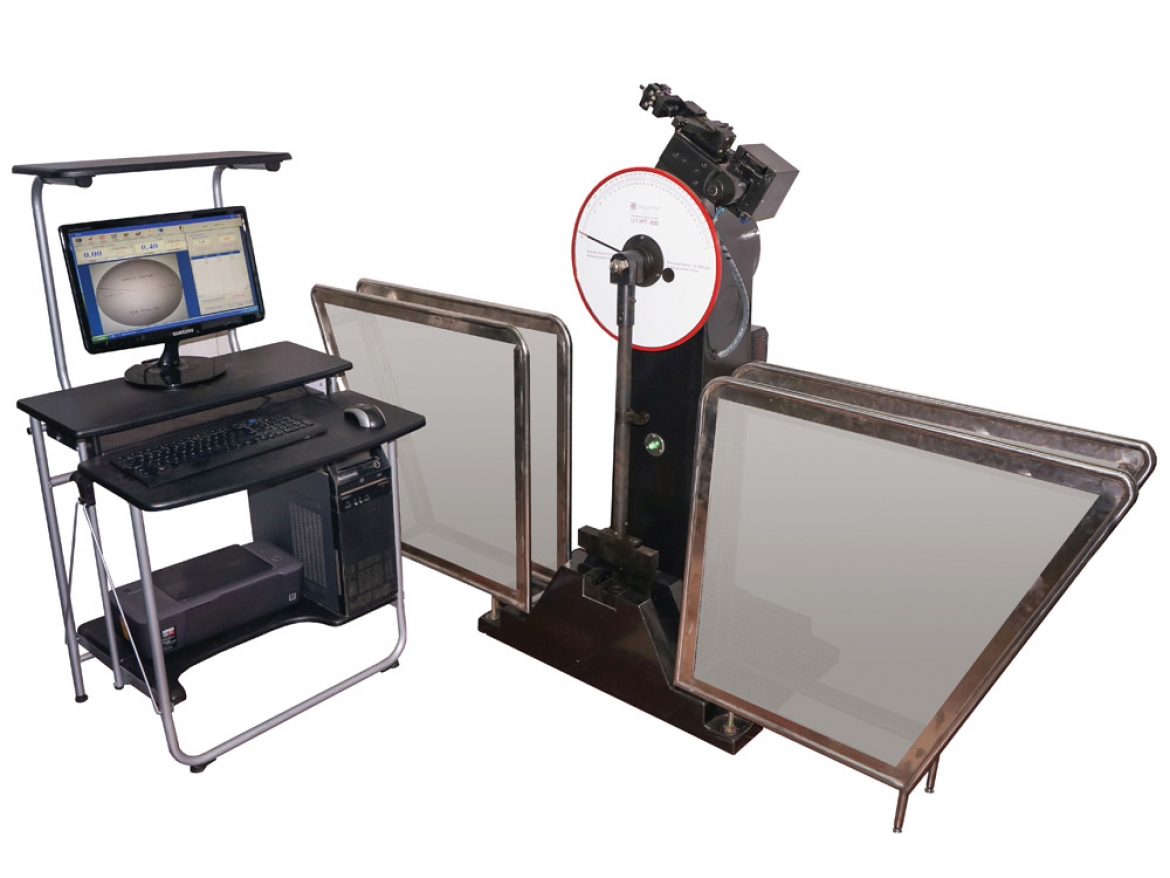

Копер маятниковый UIT IPT-С
Основные особенности
Копер UIT IPT-С обладает простой конструкцией и высокой надежностью. Компьютерное управление позволяет управлять всем процессом испытаний. Так же основные кнопки управления вынесены на пульт. Есть возможность перейти на ручное управление испытанием.
Копер маятниковый используется для испытаний материалов несущих конструкций, подверженных в процессе эксплуатации ударным воздействиям, и применяется в строительстве, станкостроении, транспортном машиностроении, аэрокосмической промышленности, металлургии, энергетике, а также в испытательных лабораториях и НИИ для исследований ударных свойств и алгоритма поведения материала при разрушении.
Подъем и спуск маятника осуществляется автоматически. Для повторного поднятия маятника используется остаточная энергия удара.
В исходном положении маятник устанавливается под углом 150°. Для удержания маятника в исходном положении предусмотрено фиксирующее устройство.
Результат испытания (величина энергии, затраченной на разрушение образца) фиксируется на аналоговой шкале, а также в численных значениях отображается на мониторе компьютера. Расчет значения ударной вязкости проводится в компьютерной программе. Программа позволяет также статистически обрабатывать данные, формировать отчеты и архивировать протоколы испытаний.
Программный продукт легко адаптируется под поставленные задачи и требования Заказчика. Есть возможность удобно настроить пользовательский интерфейс и задать принятые на предприятии формы протоколов.
Для определения склонности материала к хрупкому разрушению (хладноломкости) копер поставляется в комплекте с камерой температурной подготовки образцов.
На маятник могут устанавливаться сменные бойки (молоты) для изменения номинальной потенциальной энергии.
Для оперативной и качественной подготовки образцов в точном соответствии с нормативно-технической документацией, рекомендуется использовать станок UIT IM-UV для нанесения на образец U или V образного надреза (концентратора напряжений) и оптический проектор для проверки точности геометрических размеров.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | IPT-C 300 | IPT-C 500 | IPT-C 800 |
|---|---|---|---|
| Диапазон измерения энергии удара, Дж | 30...300/15...150 | 50...500/25...250 | 80...800/50...500 |
| Допустимое отклонения запаса потенциальной энергии от номинального, % | ±0,5 | ||
| Цена деления цифрового отсчетного устройства, Дж | 0,1 | 0,2 | 0,5 |
| Потеря энергии при свободном качании маятника за половину полного колебания, % | <0,5 | ||
| Номинальное значение потенциальной энергии маятников, Дж | 300/150 | 500/250 | 800/500 |
| Режим испытания | Компьютерное управление. | ||
| Цена деления аналогового отсчетного устройства, Дж | 2/1 | 5/2 | 8/5 |
| Допустимая абсолютная погрешность измерения, Дж | 3,0/1,5 | 5/2,5 | 8/5 |
| Угол подъема маятника, ° | 150 | ||
| Скорость движения маятника в момент удара, м/с | 5,2 | 5,4 | 5,9 |
| Расстояние между опорами в свету, мм | 40 | ||
| Угол полной окружности до ударного элемента маятника, мм | 2,0 – 2,5 | ||
| Электропитание | 380В, 50 Гц | ||
| Потребляемая мощность, кВт | 0,18 | ||
| Угол полной окружности до ручек, мм | 1,0 – 1,5 | ||
| Масса, кг | 450 | 750 | 2300 |
| Габаритные размеры, мм | 2124х600х1340 | 2300х600х1400 | 2450х1200х2455 |
