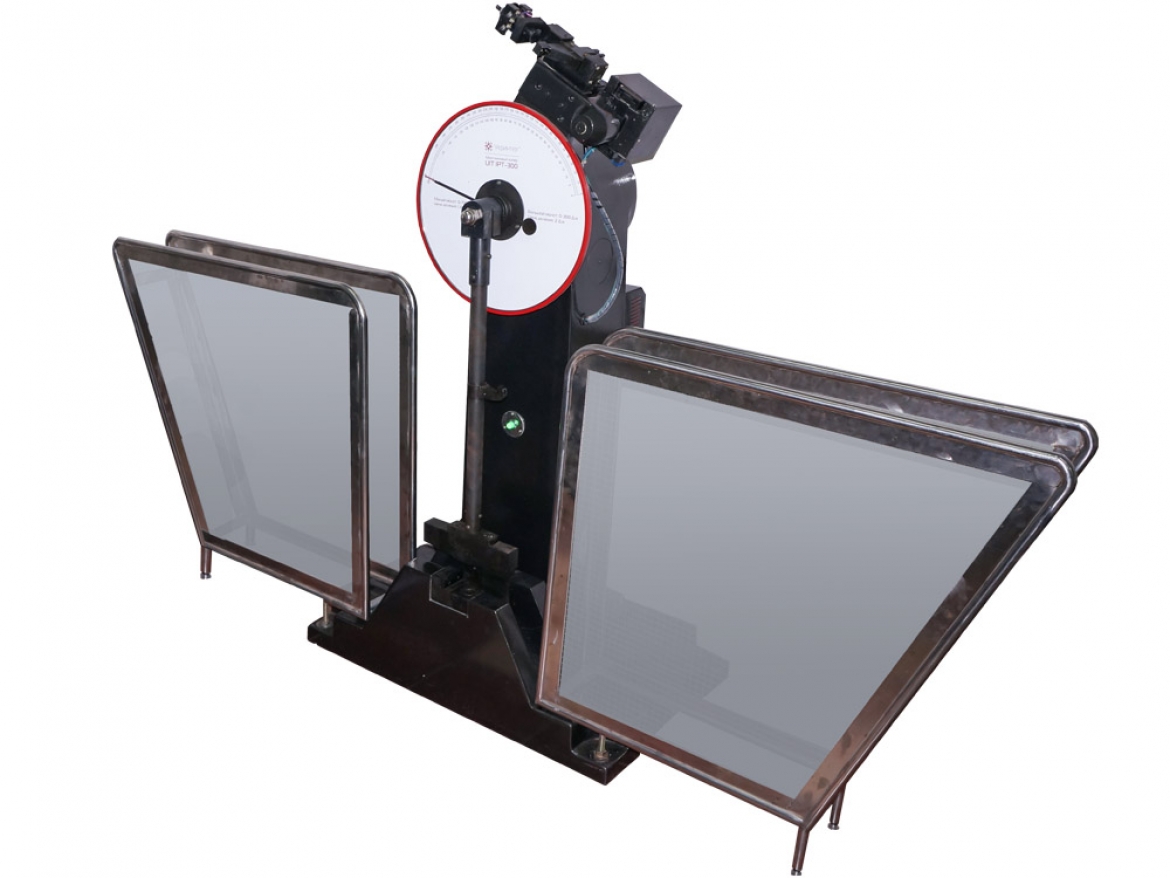

Копер маятниковый UIT IPT
Основные особенности
Конструкция копра данной серии отличается простотой и высокой надежностью. Управление процессом испытания ручное с пульта оператора.
Оборудование используется для испытаний материалов ответственных конструкций, подверженных в процессе эксплуатации ударным воздействиям, станкостроении, и применяется в строительстве, транспортном машиностроении, аэрокосмической промышленности, энергетике, металлургии, а также в испытательных лабораториях и НИИ для исследований ударных свойств и алгоритма поведения материала при разрушении.
Результат испытания (величина энергии, затраченной на разрушение образца) фиксируется на аналоговой шкале
Спуск и подъем маятника осуществляется автоматически. Остаточная энергия удара для повторного поднятия маятника используется.
В исходном положении маятник устанавливается под углом 150°. Для удержания маятника в исходном положении предусмотрено фиксирующее устройство.
На маятник могут устанавливаться сменные бойки (молоты) для изменения номинальной потенциальной энергии.
Для определения склонности материала к хрупкому разрушению (хладноломкости) копер поставляется в комплекте с камерой температурной подготовки образцов.
Для быстрой и качественной подготовки образцов в точном соответствии с нормативно-технической документацией, советуется использовать станок UIT IM-UV для нанесения на образец U или V образного надреза (концентратора напряжений) и оптический проектор для проверки точности геометрических размеров нанесенного надреза.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | IPT 300 | IPT 500 | IPT 800 |
|---|---|---|---|
| Диапазон измерения энергии удара, Дж | 30...300/15...150 | 50...500/25...250 | 80...800/50...500 |
| Допустимое отклонения запаса потенциальной энергии от номинального, % | ±0,5 | ||
| Потеря энергии при свободном качании маятника за половину полного колебания, % | <0,5 | ||
| Номинальное значение потенциальной энергии маятников, Дж | 300/150 | 500/250 | 800/500 |
| Режим испытания | Ручное управление. Автоматический спуск и подъем маятника. | ||
| Цена деления аналогового отсчетного устройства, Дж | 2/1 | 5/2 | 8/5 |
| Допустимая абсолютная погрешность измерения, Дж | 3,0/1,5 | 5/2,5 | 8/5 |
| Угол подъема маятника, ° | 150 | ||
| Габаритные размеры, мм | 2124х600х1340 | 2300х600х1400 | 2450х1200х2455 |
| Расстояние между опорами в свету, мм | 40 | ||
| Угол полной окружности до ручек, мм | 1,0 – 1,5 | ||
| Скорость движения маятника в момент удара, м/с | 5,2 | 5,4 | 5,9 |
| Угол полной окружности до ударного элемента маятника, мм | 2,0 – 2,5 | ||
| Электропитание | 380В, 50 Гц | ||
| Потребляемая мощность, кВт | 0,18 | ||
| Масса, кг | 450 | 750 | 2300 |
