Комплекс температурных испытаний TTS

Комплекс TTS в составе одно- (TTS-1) и двухзонных (TTS-2) нагревателей (печей) и электронного контроллера TTS-3 для проведения испытаний при повышенных температурах согласно ГОСТ 9651-84 (ИСО 783-89)

НАГРЕВАТЕЛЬНЫЕ БЛОКИ

Основные особенности

Системы отличает легкая интеграция в испытательные машины любых производителей. Образец полностью изолирован от внешней воздушной среды. Данная конструкция повышает достоверность измерений, сокращает расход электроэнергии и ускоряет набор рабочей температуры.

Системы рассчитаны на долговременные испытания и могут быть объединены в комплекс под общим управлением.

Нагревательные блоки могут быть оборудованы окном для работы в комплексе с бесконтактным экстензометром.

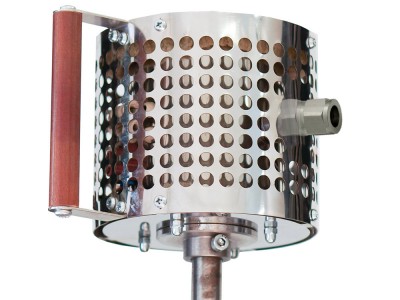

Нагревательный блок TTS-1

Печь TTS-1 оснащена однозонным нагревателем и одним узлом установки зонда для контроля температуры стандартных образцов длиной до 50 мм.

Термоконтрольный зонд с подпружиненной термопарой обеспечивает надежный контакт с образцом и гарантирует точность контроля температуры испытания.

Печь укомплектована узлами для размещения ее в зоне испытаний и фиксации образцов. Узлы крепления оснащены уплотняющими элементами, которые в рабочем положении предотвращают попадание наружного холодного воздуха внутрь зоны испытания.

Для защиты персонала от высокой температуры печь оборудована термостойкой рукоятью и защитным перфорированным кожухом.

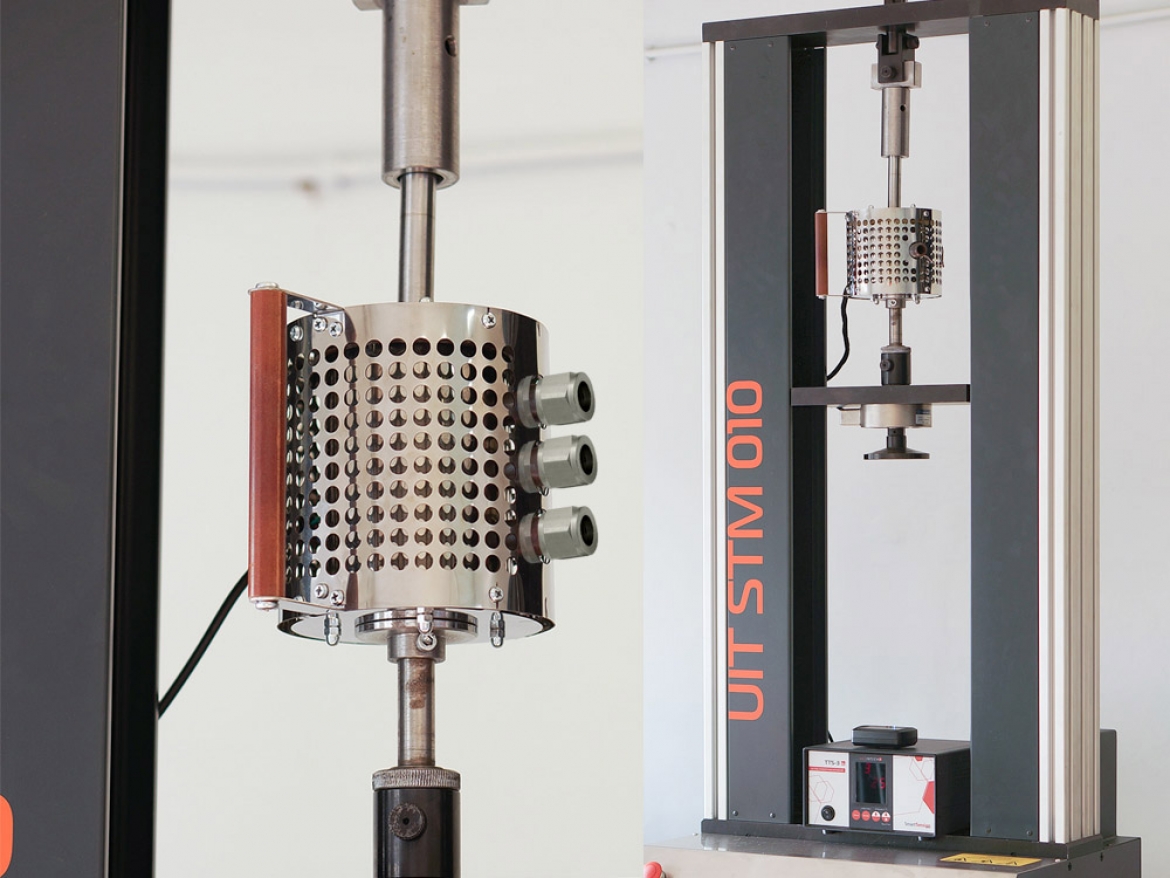

Нагревательный блок TTS-2

Печь TTS-2 предназначена для испытаний образцов длиной до 70 мм и оснащена двухзонным нагревателем для более точного поддержания температуры. Оснащена тремя узлами установки зондов для контроля температуры образцов.

При испытании образца длиной до 50 мм используется одна средняя, а при испытании образца длиной до 70 мм две (верхняя и нижняя) термопары.

Термоконтрольные зонды с подпружиненными термопарами обеспечивают надежный контакт с образцом и гарантируют точность контроля температуры испытания.

В остальном конструкция нагревательного блока TTS-2 идентична TTS-1.

Нагревательный блок TTS-2H

Двухзонный нагревательный блок может быть выполнен в распашном варианте. Несмотря на более сложную конструкцию данная модификация печи обладает рядом преимуществ:

• В отличии от нераспашных вариантов не требует запаса по высоте в зоне испытаний для установки и извлечения образцов
• Благодаря подвижному креплению зонды термопар могут быть точно установлены относительно образцов
• Печь может быть оснащена приспособлением для установки механического экстензометра

Для защиты персонала от высокой температуры печь оборудована термостойкими рукоятями и защитным перфорированным кожухом.

В связи с наличием небольших открытых зон в области узлов крепления термопар и экстензометра данная конструкция менее экономична, чем нераспашная, но в целом, обеспечивает все требуемые параметры испытаний.

БЛОКИ УПРАВЛЕНИЯ

Блок управления TTS-3

Блок управления TTS-3 – это универсальный микропроцессорный контроллер для управления нагревом образцов при механических испытаниях.

TTS-3 совместимы со всеми моделями нагревательных блоков производства компании "УКРИНТЕХ", рассчитаны на долговременные испытания и могут быть объединены в комплекс под общим управлением.

Содержит 2 независимых управляемых канала питания нагревательных блоков, 3 канала индикации температуры поверхности образца и канал контроля температуры окружающей среды.

На лицевую панель прибора выведены:

• Клавиша управления питанием
• Кнопки установки начальных условий испытания, его запуска и остановки
• Светодиодные индикаторы отображения режимов работы контроллера
• USB порт для подключения FLASH накопителя
• Цифровой индикатор установки температуры испытания
• 3 цифровых индикатора, отображающих температуры на термопарах

Блок управления оснащен собственной памятью, фиксирует все данные по испытаниям и позволяет их переносить с помощью USB FLASH накопителя для дальнейшего изучения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
