Экстензометры бесконтактные

Видеоэкстензометры (бесконтактные) - предназначены для бесконтактного измерения деформации растяжения, сжатия и изгиба всех типов материалов.

Основные особенности

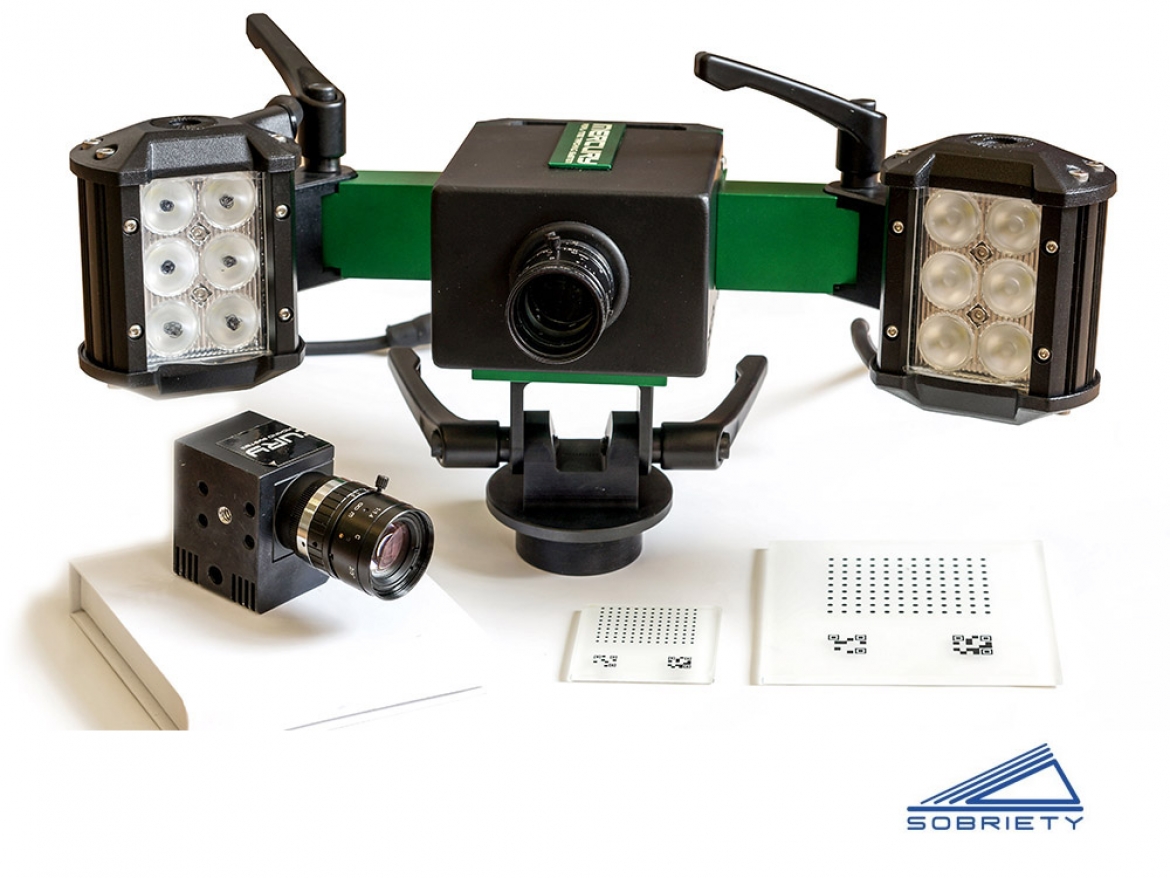

Видеоэкстензометр MercuryRT предназначен для оптического измерения продольной деформации любых материалов.

Особенно эффективен при испытаниях чувствительных к контакту и высокоэластичных материалов, фольги и проводов без повреждения образцов в ходе испытаний.

Также, он подходит для определения поперечной деформации, условных пределов текучести в процессе испытания на растяжение по ISO 6892, ASTM A370-14, ISO 527-1, ISO 10113, .

С помощью цифровой видеокамеры с высоким разрешением происходит определение меток измерительной базы.

Оцифрованное камерой изображение образца обрабатывается в реальном времени. При этом измерительные метки распознаются автоматически, смещение меток от изображения к изображению пересчитывается программным обеспечением в продольную деформацию.

Точность измерения деформации изменяется в зависимости от необходимого поля зрения и расстояния от камеры до рабочей области испытания.

Области применения и преимущества бесконтактных видеоэкстензометров MercuryRT

• Возможность одновременного измерения несколькими камерами с автоматическим построением 3D модели образца и распределением областей деформаций
• Параллельный расчет параметров деформации для ускорения обработки результатов
• Простая калибровка системы с подвижной системой координат с помощью калибровочных мишеней. Автоматическое определение мишени с помощью QR-кода. Компенсация перспективных искажений изображения, в том числе и при использованиии нескольких камер.
• Возможность использования нескольких виртуальных тензометров с одной камерой
• Широкий ряд испытательных задач, в том числе для проведения высокотемпературных испытаний образцов за счет инфракрасной оптики.
• Высокая точность получаемых данных
• Наблюдение при помощи различных типов меток и их комбинаций
• Распознавание места образования шейки в процессе испытания
• Использования системы для испытаний образцов различной формы с необработанными поверхностями (например, деревом, тканями, материалами различной структуры с разной шероховатостью и т.д.)
• Возможность использования системы с различными видами испытательного оборудования
• Возможность производить расчёты с ранее записанных данных
• Устранение движений твёрдого тела
• Удобный, интуитивно понятный графический пользовательский интерфейс. Использование современных графических технологий для эффективного отображения видео

МОДУЛИ MercuryRT

Программное обеспечение MercuryRT имеет модульную конструкцию, позволяющую Заказчику выбрать оптимальную конфигурацию не переплачивая за невостребованный функционал. Базовый модуль всегда может быть расширен за счет установки дополнительных расширений и гибко сконфигурирован.

Функции обработки данных

• Вычисления могут проходить по ранее записанным данным
• Виртуальные измерительные инструменты: 1 экстензометр, 2 зонда, 1 тензодатчик
• Импорт изображений и видео, интерактивный просмотр данных
• Автоматическая калибровка системы координат при помощи калибровочных решёток
• Распознавание меток (линия)
• Настройка длины экстензометра
• Калибровка системы координат на основе единичных отрезков
• Компенсация перспективы системы координат
• Функция измерения ширины
• Заморозка концевой точки экстензометра
• Простые функции просмотра и коррекции изображений (инверсия, масштаб, поворот, вращение)

RT. Онлайн запись и захват видео

• ROl/AOI (высокая кадровая частота при более низком разрешении)
• Инструмент для фокусировки
• Вход DOLI
• Выходы: аналоговый, RS232 и TCP/IP
• Функции API для дистанционного управления посредством R232 и TCP/IP
• Параллельная запись с нескольких камер, поддержка FireWire, Ethernet, USB 3.0, Webcam, Cameralink
• Просмотр записанных данных (одновременно с разных камер)
• Синхронизация с внешними TTL сигналами
• Внешняя синхронизация пуска камер и возможность съёмки в ручном режиме
• Поддержка цифровых зеркальных фотоаппаратов (PTP протокол)
• Режим высокого отношения сигнал/шум

PLUS. Расширение возможностей

• Продвинутая система распознавания меток (линия, грань, круг)
• Распознавание образцов по QR-коду
• Функции усреднения и классификации данных (по группам или измерениям)
• Трекинг меток различных типов и их комбинаций
• Компенсация перспективы, вызванной неперпендикулярными камерами
• Функции толщины/ширины
• Коррекция дисторсии объектива камеры
• Неограниченное количество тензометров и зондов
• Продвинутая калибровка системы координат на основе CAD-данных или данных CSV, возможность свободного редактирования
• Распознавание шейки, датчик «цепь»
• Сдвиг системы координат
• Устранение движения твёрдого тела
• Таймер записи измерений

2D/3D. Дополнительный модуль для анализа поля деформации

• Комплексный анализ, основанный на методе корреляции цифровых изображений (DIC)
• Инструмент выбора области для анализа деформации
• Расширенное мультизонное создание контуров для комплексного анализа
• Расчёт поля перемещений и поля напряжений
• Неограниченное количество инструментов для измерения поверхностных напряжений с отображением текстуры
• Неограниченное количество зондов (датчиков перемещения) и датчиков «линия» (экстензометр)

ВИБРОГРАФИЯ. Дополнительный модуль

• Быстрое преобразование Фурье для спектрального анализа
• Фазовая диаграмма
• Вычисление спектральной плотности
• Характеристики сигнала
• Октавный анализ
• Обработка сигнала
• 2D/3D отображение изменения формы

3D Видеоэкстензометр. Дополнительный модуль

• Cтереоскопия
• 3D калибровка камер и их синхронизация
• Зонд и датчик «линия » (экстензометр)
• Инструмент для измерения поверхностных напряжений с отображением текстуры
• Устранение движения твёрдого тела и система координат в 3D
• Функции 3D/2D отображения
• Распознавание меток

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Программное обеспечение MercuryRT является универсальным решением, способным выполнять максимально широкий круг исследовательских задач.
Поддержка наиболее распространенных скоростных интерфейсов и видеоформатов позволяет и задействовать практически любые виды камер (от DSLR фотоаппаратов до продвинутых систем машинного зрения) и подобрать наиболее подходящие для решения именно Вашей задачи.

* Значения зависят от областей применения и задач
** Может быть шире в зависимости от используемой оптики
