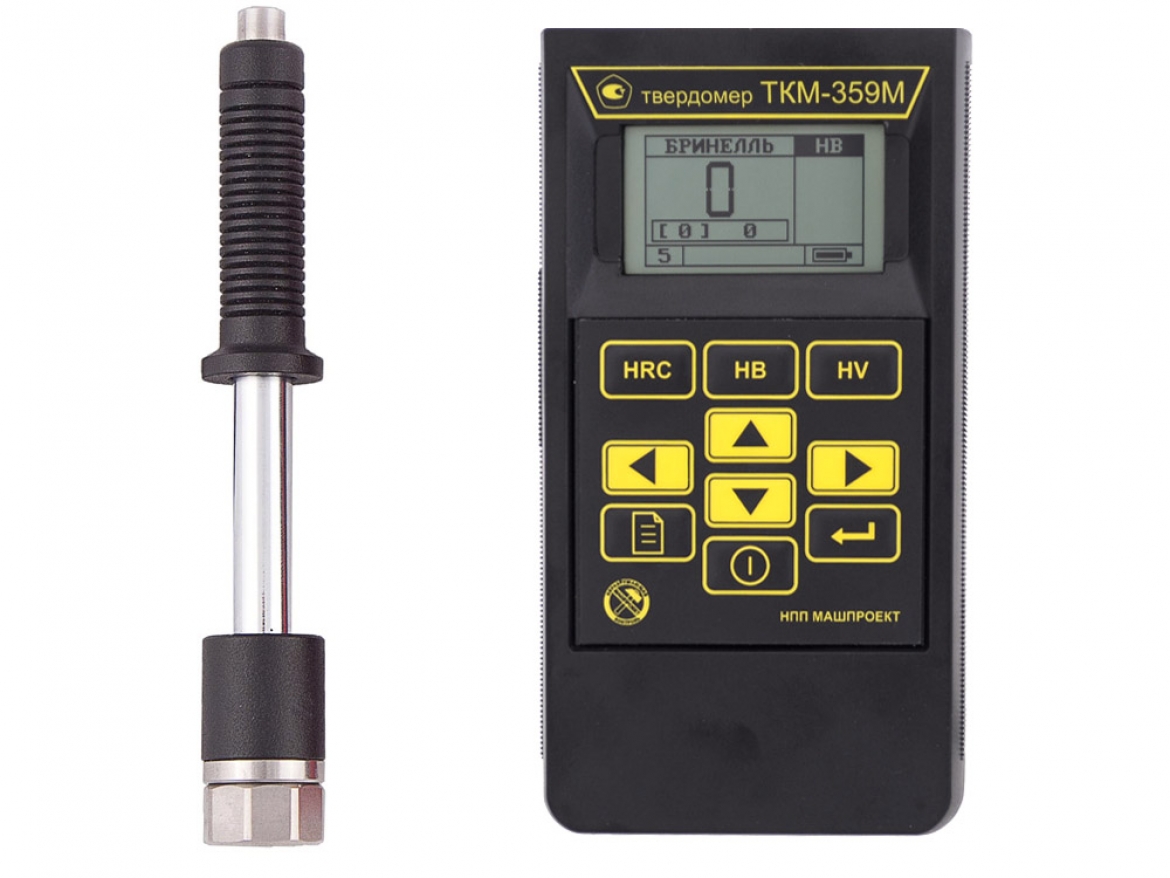

Динамический портативный твердомер UIT ТКМ-359М
Надежный и высокоточный прибор для оперативного измерения твердости металлов
Основные особенности
Высокоточный надежный прибор для оперативного измерения твердости металлов, в том числе контроля качества термообработки, оценки механической прочности, закалки ТВЧ.
Твердомер UIT ТКМ-359М реализует измерения в основных шкалах твердости - HB, HRC, HV, а также шкалах HRA, HRB, HSD и предел прочности на разрыв (пересчет по ГОСТ 22761-77 для сталей перлитного класса).
Допущен к применению в странах СНГ, имеет награды
В твердомере реализован интерактивный, интуитивно-понятный интерфейс. Есть возможность программирования пользователем собственных шкал, с целью решения разнообразніх и нестандартных задач контроля.
Динамический твердомер UIT ТКМ-359М предназначен для применения в полевых, цеховых и лабораторных условиях. В основу принципа действия прибора заложен динамический метод измерения твердости.
Основные преимущества
- Малая чувствительность к кривизне изделия и высоте неровностей при шероховатой поверхности.
- Уникальный испытательный индентор обеспечивает ресурс работы датчика - более чем 250 000 измерений.
- Оснащение дополнительными сменными датчиками и позиционирующими насадками расширяет номенклатуру контролируемых изделий и повышает точность измерений.
- Контроль в труднодоступных местах, при различной ориентации датчика.
- Механизм взвода пружины не требующий дополнительных приспособлений - обеспечивает повышенную производительность контроля.
- Оперативное создание дополнительных индивидуальных калибровок, с использованием не более чем двух контрольных образцов (режим "обучение").
- Оперативная корректировка показаний прибора по одной или двум образцовым мерам твердости.
- Создание пользователем дополнительных собственных шкал.
- Графический ЖК-дисплей.
- Понятный интерфейс, обеспечивающий работу оператора по принципу "ВКЛЮЧАЙ И ИЗМЕРЯЙ".
- Гибкая организация памяти для записи результатов измерений.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Параметр | Значение |
|---|---|
| Диапазон измерений | |
| по Бринеллю: | 90- 470 HB |
| по Роквеллу: | 20 - 70 HRC |
| по Виккерсу: | 90- 800 HV |
| Ресурс работы датчика: | 250 000 измерений |
| Погрешность измерений | |
| по Роквеллу: | 2 HRC |
| по Бринеллю: | |
| в диапазоне 90 - 180 HB | 10 HB |
| в диапазоне 180 - 300 HB | 15 HB |
| в диапазоне 300 - 470 HB | 20 HB |
| по Виккерсу: | |
| в диапазоне 240 – 500 HV | 15 HV |
| в диапазоне 500 – 800 HV | 20 HV |
| в диапазоне 800 – 940 HV | 25 HV |
| Число замеров для вычисления среднего значения: | 9 |
| Емкость памяти результатов измерений: | 64 кБайт |
| Число дополнительных индивидуальных калибровок (режим "обучение"): | по 5 для каждой шкалы прибора |
| Число шкал программируемых пользователем: | 3 |
| Подсветка дисплея: | настраиваемая пользователем |
| Время автоматического выключения прибора: | настраиваемое пользователем |
| Питание: | аккумуляторное (возможно использование батареек) |
| Размеры электронного блока твердомера: | 150 х 80 х 30 |
| Масса твердомера: | 0,4 кг |
| Диапазон рабочих температур: | -10 ... +40 °С |
| Гарантийный срок обслуживания: | 24 месяца |
КОМПЛЕКТНОСТЬ
Базовый комплект:
- Аккумулятор (заранее установлен в прибор)
- Зарядное устройство
- Руководство по эксплуатации (совмещено с паспортом)
- Электронный блок твердомера
- Датчик типа "D" (штатный датчик)
- Программное обеспечение для ПК.
- Манжета для закрекпления твердомера на руке оператора
- Сумка для переноски и хранения
- Свидетельство о поверке (или отметка в паспорте)
- Чехол для закрепления твердомера на груди оператора
- Кабель для подключения к ПК.
Дополнительные принадлежности:
- Датчик тип "G" - Датчик с повышенной энергией удара - для контроля материалов с крупнозернистой структурой (серые чугуны), изделий с высокой шероховатостью поверхности.
- Датчик тип "D" - Датчик, входящий в штатный комплект поставки твердомера. Предназначен для решения основной массы задач контроля.
- Датчик тип "E" (рекомендован к использованию в случае невозможности применения ультразвукового твердомера ТКМ-459) - Датчик с алмазным индентером и уменьшенной энергией удара - для контроля изделий высокой твердости с минимальным нарушением чистоты поверхности.
- Специализированная насадка к датчику "D" - для облегчения позиционирования датчика на цилиндрических поверхностях (диаметром от 18 мм.).
- Аккумуляторная шлифовальная машинка - Для подготовки зоны контроля на поверхности изделий
- Эталонные меры твердости (по ГОСТ 9031-75) - Для контроля работоспособности и периодической поверки твердомеров.
