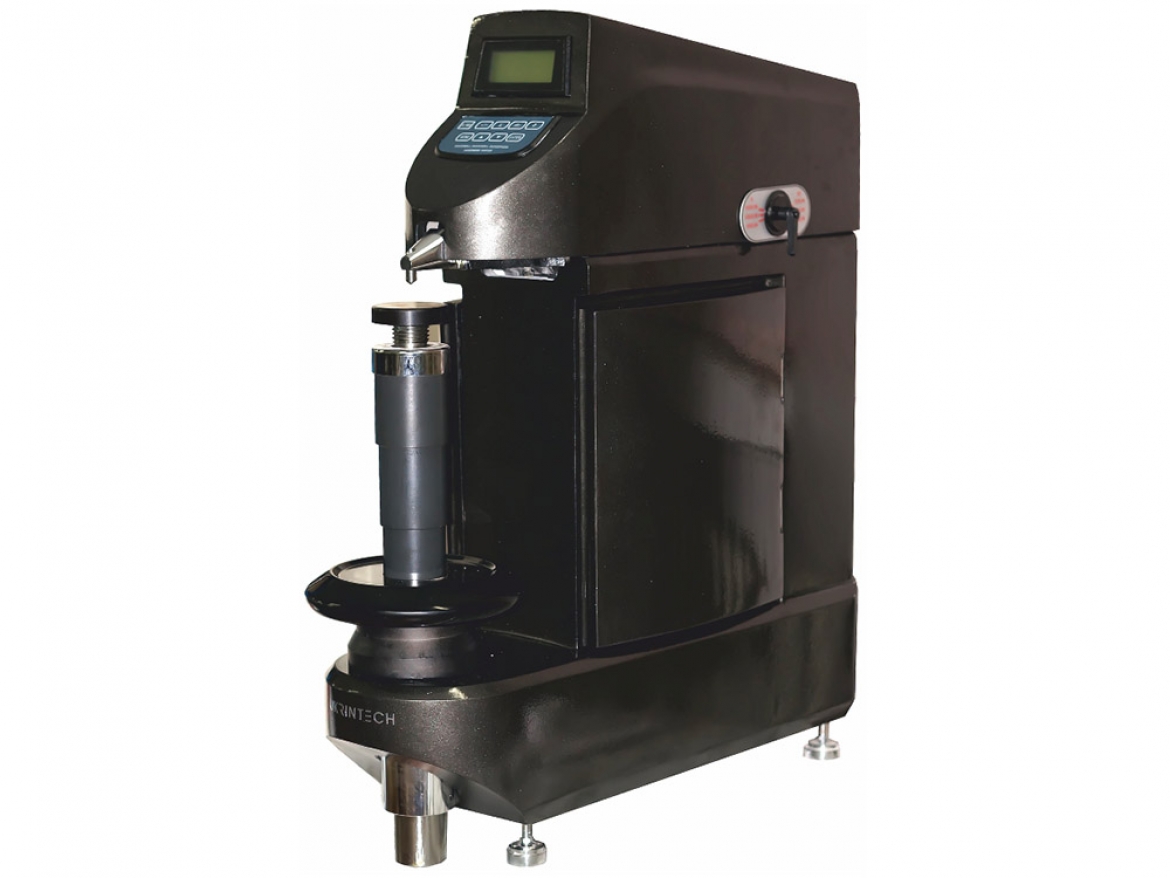

Автоматизированный стационарный твердомер по Роквеллу UIT HR-300/310/320
Автоматическое измерение твердости по 15 шкалам Роквелла и Супер-Роквелла при нагрузках от 3 кгс до 150 кгс. Пересчет в шкалы НВ, НV, HLD, HK и σв.
Основные особенности
Твердомер стационарный автоматизированный по Роквеллу UIT HR-300/310/320 для определения твердости и поверхностной твердости образцов из металлов и сплавов, в том числе твердых сплавов, чугунов, конструкционных пластиков по ГОСТ 9013-59, ASTM Е-18.
Измерения проводятся в 15 шкалах Роквелла и 15 шкалах Супер-Роквелла. Преобразование значений твердости по Роквеллу в величины НВ, НV, HLD, HK и σв для определения предела прочности на разрыв.
Может проводить измерения твердости тонких образцов, образцов с покрытиями, а также образцов цилиндрической и сферической формы (наружный радиус от 3 мм, внутренний от 23 мм).
В приборе реализовано несколько дополнительных функций:
Параметры испытания (время выдержки и время считывания значений) задаются на клавиатуре. Испытательная нагрузка устанавливается поворотом рычага на боковой панели. Настройки параметров испытания сохраняются в памяти и остаются доступными даже после выключения прибора.
- Расчет среднего, максимального и минимального значения, а также стандартного отклонения для заданной серии испытаний. Исключение неудачного теста из серии испытаний.
- Выбор верхней и нижней границы значений твердости с графической и звуковой сигнализацией выхода значения твердости за установленный предел.
- Автоматическая корректировка значений твердости в соответствии с заданной кривизной поверхности образца.
Установка образца в положение начала испытания ручным перемещением столика. Звуковая и графическая индикация достижения необходимой высоты столика. Автоматический процесс нагружения, выдержки и снятия нагрузки. На дисплее отображается текущий шаг испытания, и по завершению испытания выводится значение твердости.
Протокол испытания или серии испытаний можно распечатать на микропринтере или передать данные на компьютер.
Наша компания предлагает уникальное предложение: мы можем изготовить меры твердости из материалов Заказчика, в том числе из чугунов, нержавеющих сталей, медных и алюминиевых сплавов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | UIT HR-300 | UIT HR-310 | UIT HR-320 |
|---|---|---|---|
| Расчет твердости | Автоматический | ||
| Шкалы | HRA; HRD; HRC; HRF; HRB; HRG; HRH; HRE; HRK; HRL; HRM; HRP; HRR; HRS; HRV. | HR15N; HR30N; HR45N; HR15T; HR30T; HR45T. | HRA; HRD; HRC; HRF; HRB; HRG; HRH; HRE; HRK; HRL; HRM; HRP; HRR; HR15N; HR30N; HR45N; HR15T; HR30T; HR45T; HRS; HRV; HR15W; HR30W; HR45W; HR15X; HR30X; HR45X; HR15Y; HR30Y; HR45Y; |
| Инденторы | Стальной шарик d= 1,6 мм; алмазный конус | Стальной шарик d= 1,6 мм; алмазный конус | Стальной шарик d= 1,6 мм; алмазный конус |
| Предварительные нагрузки | 98,07 Н (10 кгс); 588,4 Н (60 кгс); 980,7 Н (100 кгс); 1471 Н (150 кгс). | 29,42 Н (3 кгс); 147,1 Н (15 кгс); 294,2 Н (30 кгс); 441,3 Н (45 кгс). | 98,07 Н (10 кгс); 29,42 (3 кгс); 588,4 Н (60 кгс); 980,7 Н (100 кгс); 1471 Н (150 кгс); 147,1 Н (15 кгс); 294,2 Н (30 кгс); 441,3 Н (45 кгс). |
| Испытательные нагрузки | 60; 100; 150 кгс. | 15; 30; 45 кгс. | 60; 100; 150 кгс. 15; 30; 45 кгс. |
| Время выдержки | 2 - 50 сек. | ||
| Подсветка | - | ||
| Столик | Плоский столик d=60 мм; 120 мм; V-образный столик d=60 мм | Плоский столик d=60 мм; 120 мм; V-образный столик d=60 мм | Плоский столик d=60 мм; 120 мм; V-образный столик d=60 мм |
| Интерфейсы | RS232 | ||
| Рабочее пространство вертикальное / горизонтальное | 250 / 150 мм | ||
| Питание | 220/110 В, 50 Гц | ||
| Масса | 100 кг | 70 кг | 120 кг |
| Габаритные размеры | 715x225x790 мм | 720х225х790 мм | 720х240х815 мм |
